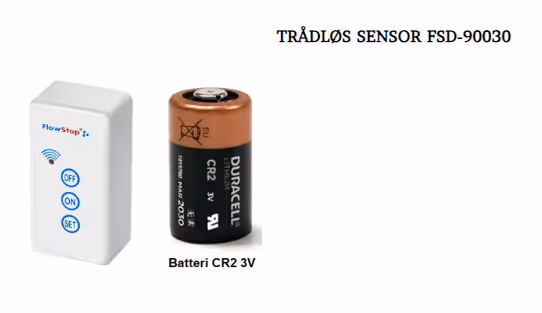

Trådløs sensor FSD-90030

‍

Feilsøking

Når sensoren varsler med pipesignal og vannet stopper kan årsaken være:

‍

1. Lekkasje på sensorkabel

Sjekk kabel og området under sokkel.
Trekk ut kabelen fra sensoren og trykk én gang på SET.
Hvis lyden stopper → lekkasje på kabel.
Hvis lyden fortsetter → mulig feil på sensor.

‍

2. Lavt batteri

Ved lavt batterinivå varsles det med pipesignal hvert 30.sekund.
Batteri bør byttes én gang i året.

‍

Batteribytte:

Trykk opp i underkant av sensoren (inn mot veggfestet).
Trekk sensoren rett ut – veggfestet blir sittende igjen.
Sett inn nytt CR2 3V batteri. (kjøpes hos ClasOhlson-Jula-Biltema etc)
Trykk én gang på SET – sensoren piper to ganger.
Test funksjon:
Trykk OFF → hovedboks skal stenge vann og lyse rødt
Trykk ON → hovedboks går tilbake til normal drift og lysegrønt
ON/OFF-knapper brukes kun for å manuelt åpne eller stenge vann.

‍

3. Sjekk av sensorkabler

For korrekt funksjon må kablene monteres riktig.
Sensorkabler skal ikke limes direkte på metall.
Sensorkabel skal ikke være brettet eller skarpt bøyd.
Kabelen skal ligge på det laveste punktet der vann samles.
Kabelen skal være så kort som mulig. Kappes til ca 30 cm på laveste punkt

‍

Kontakt SUPPORT: 22 06 07 00
hvis ingen av punktene over løser problemet.

‍

‍

‍

Sjekk av sensorkabler

For korrekt funksjon må kablene monteres riktig.

Sensorkabler skal ikke limes direkte på metall.
Sensorkabel skal ikke være brettet eller skarpt bøyd.
Kabelen skal ligge på det laveste punktet der vann først samles.
Kabelen skal være så kort som mulig. Kapp den til ca 30 cm på laveste punkt

‍

Support

Kontakt SUPPORT: 22 06 07 00
hvis ingen av punktene over løser problemet.

‍

‍

Feilsøking

‍

Når sensoren varsler med pipesignal, kan årsaken være en avfølgende:

‍

1. Lekkasje

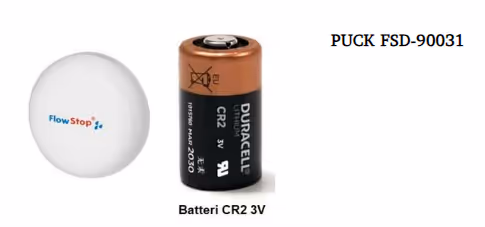

Vann har truffet de tre punktene på undersiden av pucken.
Tørk punktene og sjekk området for lekkasje.
Skru av lokket og trykk på den sorte reset-knappen i senter av pucken.
Pucken kvitterer med to pip.

‍

2. Lavt batteri

Ved lavt batterinivå varsles det med pipesignal hvert30. sekund.
Batteriet bør byttes årlig.

Fremgangsmåte for batteribytte:
Skru av lokket på pucken for å få tilgang til batteriet.

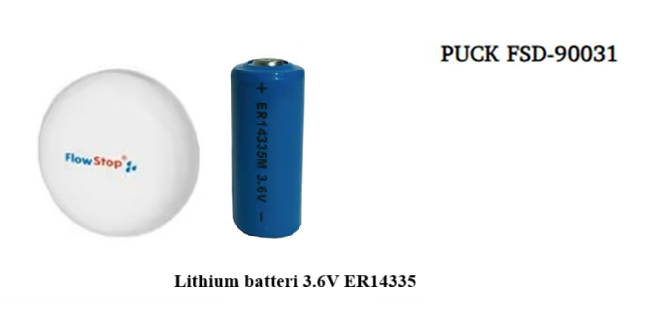

Bytt til nytt Lithium batteri 3.6V ER14335
Trykk én gang på SET-knappen i midten.
Pucken kvitterer med to pip.

‍

3. Test av sensor

Fukt to av de tre punktene på undersiden av pucken.
Hovedboksen skal da lyse rødt, og vannet stenges automatisk.
Tørk punktene.
Trykk én gang på SET-knappen i midten av pucken.
Pucken kvitterer med to pip.
Trykk ON på hovedboksen for å sette systemet tilbake i normal drift.

‍

Kontakt SUPPORT: 22 06 07 00
dersom ingen av punktene over løser problemet.

‍

‍

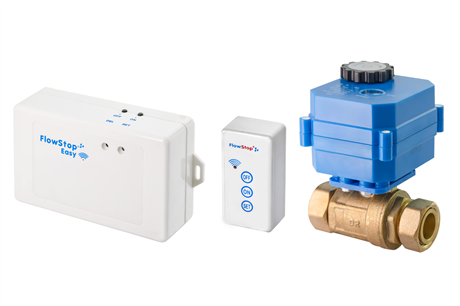

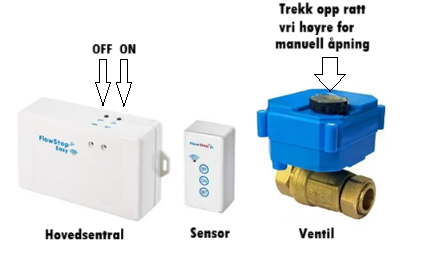

Hovedsentral

‍

ON / SET
Grøntlys = Ventil åpen

‍

OFF / DEL
Rødtlys = Ventil stengt

‍

Display
Talleti displayet viser antall tilkoblede sensorer.
Anbefales å skrive ned hvor hver sensor er plassert.

‍

Eksempel:
Sensor1 = Kjøkken
Sensor 2 = Toalett
Sensor 3 = Vaskerom
osv.

‍

Strømbrudd
Vedstrømbrudd kan ventilen åpnes manuelt:
Trekk ut det svarte hjulet på ventilen.
Drei hjulet i pilens retning (OPEN).

‍

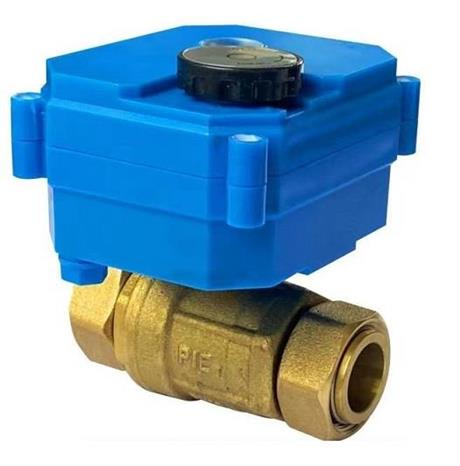

Ventil
12Vaktuatorventil som åpner/stenger vann automatisk.
Kan åpnes manuelt:
Trekk ut det svarte rattet på den blå aktuatoren.
Drei i pilens retning mot OPEN.
NB: Rattet skal ikke stå trukket ut ved normal drift.
Det skal kun trekkes ut ved manuell åpning/stenging, for eksempel vedstrømbrudd.

‍

Ved alarm
Vannetstenges automatisk.
Rød lampe og lydvarsel aktiveres på hovedsentral og sensor.
Displayet viser hvilken sensor som har utløst alarm.

‍

Displaytekst:
Leakage= lekkasje oppdaget
Lost = sensor har mistet signal (bytt batteri)

‍

Test av system
Testskal utføres minst to ganger per år.
Batteri i sensor bør byttes hvert år.

‍

Fremgangsmåte:
Trykk OFF på hovedsentral.
Rød lampe tennes, vann stenges, lydvarsel aktiveres.
Hvis sensoren ikke reagerer:
Ta sensoren med til hovedsentralen.
Sørg for at grønt lys vises.
Hold inne ON/SET til displayet blinker.
Bruk pil opp til ledig sensor (smilefjes vises).

‍

Trykk SET på sensoren – sensoren piper toganger.
Test igjen med OFF/ON på sensoren

‍

Test av sensorkabel:
Fuktkabelen – systemet skal slå ut og stenge vannet.
Tørk kabelen – trykk SET på sensoren og deretter ON/SET påhovedboks.

‍

Nullstille alle sensorer
Hold piltastned til boksen piper og slutter å pipe.
Display viser CL = alle sensorer slettet.

‍

Batteribytte
Varsel:lyd hvert 30. sekund ved lavt batterinivå.
Batteritype: CR2 – 3V
(fås kjøpt hos Clas Ohlson, Jula, Biltema m.fl.)
Etter batteribytte: test systemet som beskrevet over.

‍

Kontakt SUPPORT: 22 06 07 00 dersom ingen av punktene over løser problemet

Normal drift
Grønt lys på hovedboksen = vannet er åpent.

‍

Ved alarm
Rødt lys og lydsignal = vannet er stengt.

‍

Mulige årsaker
Lekkasje.
Sensorkabel ligger mot metall.
Sensorkabel er ikke limt rett til underlaget eller er brettet.

‍

Ventil
Ventilen (blått hus) er en 12V aktuatorventil som automatisk åpner og stengervannet.

‍

Manuell åpning
Trekk ut det svarte rattet.
Drei rattet i pilens retning mot OPEN.
NB: Rattet skal ikke stå trukket ut ved normal drift.
Dette gjøres kun ved strømbrudd eller manuell åpning/stenging.

‍

‍Strømbrudd
Ventilenstenger automatisk ved strømbrudd.
Den kan åpnes manuelt med svart ratt som beskrevet over.
Hvis hovedboksen tas ut av stikkontakt, stenges ventilen automatisk.
Sett hovedboksen tilbake i stikkontakt og vent 2–3 minutter før ventilen koblestil strøm igjen.

‍

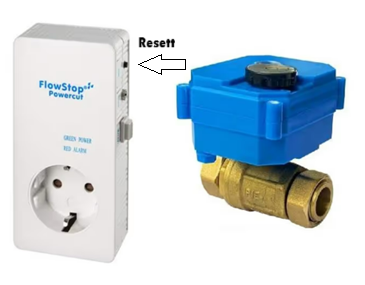

Reset

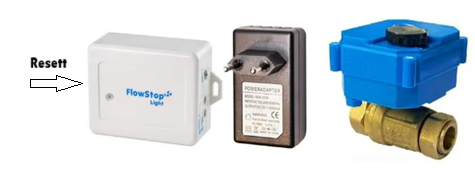

Trykk kort på den svarte RESET-knappen på hovedboksen.
Grønt lys = vannet er åpent.
NB: Kun et lett trykk – trykk og slipp. Ikke hold inne.

‍

‍Test
Fukt sensorkabelen.
Systemet skal slå ut (rødt lys, vann stenges).
Tørk kabelen.
Trykk RESET – grønt lys tennes, vann åpnes igjen.

‍

Feilsøking
Hvis RESET ikke fungerer: trekk ut sensorkabelen og prøv igjen.
Sjekk for fukt på kabelen – svært små mengder kan utløse alarm.
Kabelen skal ligge rett og uten bretter.
Kontroller at adapteren har grønt lys (strøm til hovedboks).

‍

Kontakt SUPPORT: 22 06 07 00
dersom ingen av punktene over løser problemet

‍

‍

‍

Normal drift
Grønt lys = vann åpent

‍

Alarm
Rødt lys og lydsignal = vann stengt
Årsak: lekkasje, fukt på sensorkabel eller feil montering

‍

Strømbrudd
Ventilen stenger automatisk.

‍

For manuell åpning:
Trekk ut det svarte rattet.Drei rattet i pilens retning mot OPEN. Rattet trykkes ned igjen nårstrøm er tilbake.NB: Rattet skal ikke trekkes ut ved normal drift.

‍

Reset
Trykk kort på den svarte SET-knappen.
Grønt lys = vann åpent.

‍

Test
Fukt sensorkabel → systemet stenger vannet (rødt lys og lydsignal).
Tørk kabelen → trykk SET → systemet går tilbake til grønt lys og vannet åpnes

‍

Feilsøking
Hvis RESET/SET ikke fungerer: trekk ut sensorkabel og prøv å trykkeReset. Går styringsboks tilbake i normal drift uten kabel
Sjekk for fukt på kabelen.
Kontroller at strøm-adapteret har grønt lys (strøm til hovedboks).

‍

‍

Kontakt SUPPORT: 22 06 07 00
dersom ingen av punktene over løser problemet.

‍

‍

Ved alarm
Vannet stenges automatisk.
Hovedsentral viser rødt lys og gir lydsignal.

Tiltak:
Sjekk for lekkasje.

Reset
Trykk SET på sensoren.
Trykk ON/SET på hovedsentralen.

Ventil (12V)
Ventilen åpner og stenger vannet automatisk.

Manuell åpning:
Trekk ut det svarte rattet.
Drei rattet i pilens retning mot OPEN.
NB: Rattet skal ikke stå ute ved normal drift.

Strømbrudd
Ventilen stenger automatisk ved strømbrudd.
Kan åpnes manuelt (se punktet over).
Når strømmen er tilbake og systemet er klart → grønt lys vises.

Test
Minst to ganger per år
Trykk OFF på sensoren → vann stenges, rød lampe tennes.
Trykk ON på sensoren → vann åpnes, grønn lampe tennes.

Test sensorkabel:
Fukt kabelen → systemet skal stenge vannet.
Etter test tørk av kabel, trykk SET sensor og ON/SET hovedboks

Batteri
Varsel: pipelyd hvert 30. sekund ved lavt batterinivå.
Batteritype: CR2 3V
Bytt batteri og test systemet.

Kontakt SUPPORT: 22 06 07 00
dersom ingen av punktene over løser problemet

‍

‍

‍

‍

‍

Aktuatorventil – 12 Volt

Ventilen stenger automatisk ved strømbrudd, og åpner igjen når strømmen kommer tilbake.

Ventilen kan åpnes manuelt ved å trekke ut det svarte rattet og dreie det i retning av pilen merket OPEN.

Rattet skal ikke være trukket ut under normal drift.

Rattet skal kun brukes ved manuell åpning av ventilen.

Ventilens posisjon (OPEN / CLOSED) kan sees gjennom glassøyet.

Ved behov Kontakt SUPPORT: 22 06 07 00

‍
